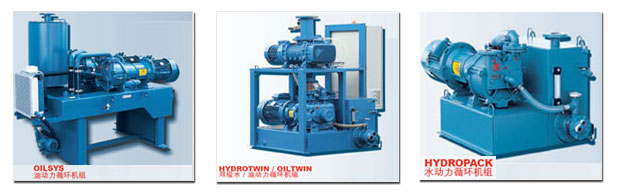

♦ Travaini真空机组系统
性能特点
» 低噪音水准---在标准测试下,机组噪音为70---80 dBA,无需隔音罩
» 紧凑式结构,防振动基座,机组安装无需特别的地面基础及抗震措施
» 机组可高效连续的运行
» 可选用各种工作液体,即使液体中含软颗粒也不会损坏系统工作部件;不过,对于客户选用含软颗粒的液体,建议在
入口处增设过滤器或过滤网
» 机组配置有自动温度控制阀,避免了低温运行产生的对系统污染,确保系统纯净无菌
» 机组易损件少,运行费用低,易维护和保养
» 机组可配置电脑自动控制系统,根据客户要求可实现电脑编程控制

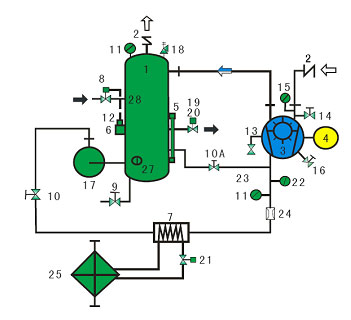

1.分离器/储罐 2.逆止阀 3.液环真空泵 4.电机 5.水平液位仪 6.浮球阀 7.换热器 8.补充液体电磁阀 9.疏水阀 10.旁通阀 11.真空压力表 12.液位开关 13.自动排水阀(止回阀) 14 真空系统连接阀 15 真空表 16 反汽镇阀 17 循环泵, 18 压力安全阀 19 溢流阀20 排污电磁阀 21 用于热交换器冷却液电磁阀 22 温度表 23 旁通管线 24 孔口流量 25.冷却风扇
♦ 液环式真空泵油循环风冷真空机组基本性能参数
系统型号 |
电机功率 Kw |
最小吸气压力 Torr |
吸气流量 M3/h |
噪音等级 dBA |
主体泵的型号 |
TRD-70M | 3 | 25 | 110 | 68 | TRMB 40-110/GH |
TRD-70S | 3 | 100 | 100 | 68 | TRSE 40-100/C/GH |
TRD-70H | 3 | 15 | 110 | 68 | TRHE 40-110/C/GH |
TRD-100M | 4 | 25 | 150 | 69 | TRMB 40-150/GH |
TRD-100S | 4 | 100 | 150 | 70 | TRSE 40-150/C/GH |
TRD-100H | 4 | 15 | 140 | 70 | TRHE 40-140/C/GH |
TRD-150M | 5.5 | 25 | 200 | 72 | TRMB 40-200/GH |
TRD-150V | 5.5 | 15 | 220 | 72 | TRVA 50-220/C/GH |
TRD-200V | 7.5 | 15 | 300 | 78 | TRVA 65-300/C/GH |
TRD-250H | 11 | 15 | 340 | 78 | TRSC 50-340/C/GH |
TRD-300V | 11 | 15 | 450 | 78 | TRVA 65-450/C/GH |
TRD-400S | 15 | 75 | 550 | 79 | TRSC100-550/C/F |
TRD-400H | 22 | 15 | 600 | 78 | TRHC 80-600/C/GH |
TRD-500S | 22 | 75 | 700 | 79 | TRSC100-700/C/F |
TRD-500H | 30 | 15 | 750 | 78 | TRHC 80-750/C/GH |
TRD-650S | 30 | 100 | 980 | 78 | TRSB100-980/C/F |
TRD-700S | 37 | 100 | 1250 | 79 | TRSE125-1250/C/F |
TRD-700H | 37 | 15 | 1260 | 78 | TRHE100-1260/C/F |
TRD-1000S | 45 | 100 | 1550 | 80 | TRSE125-1550/C/F |
TRD-1000H | 45 | 15 | 1600 | 79 | TRHE100-1600/C/F |
